Algemeen

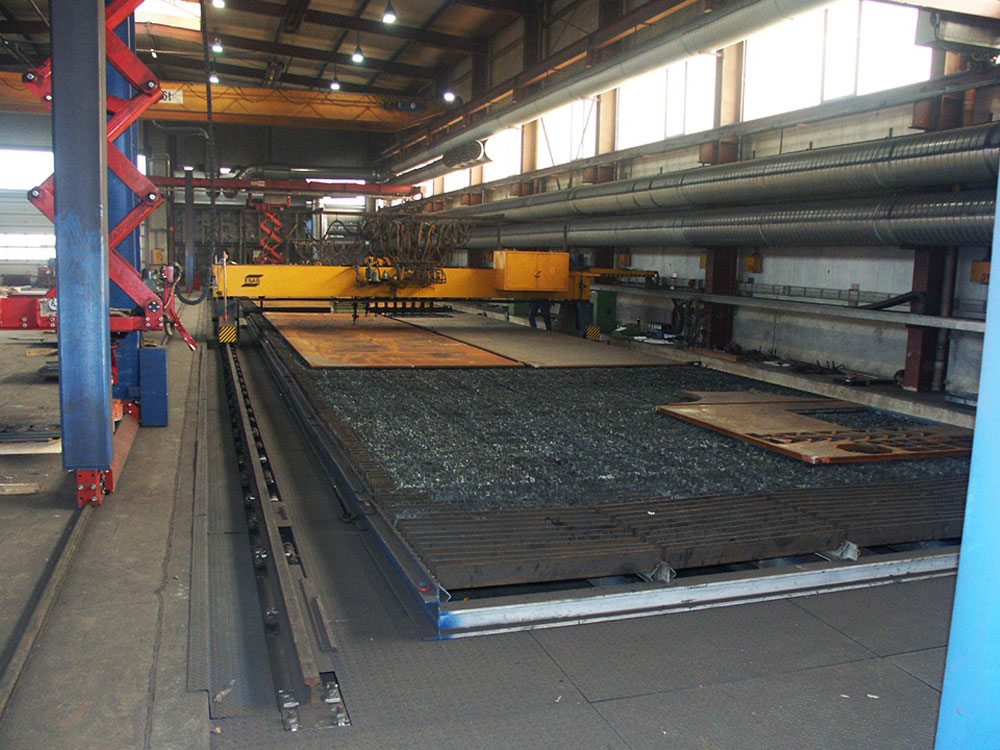

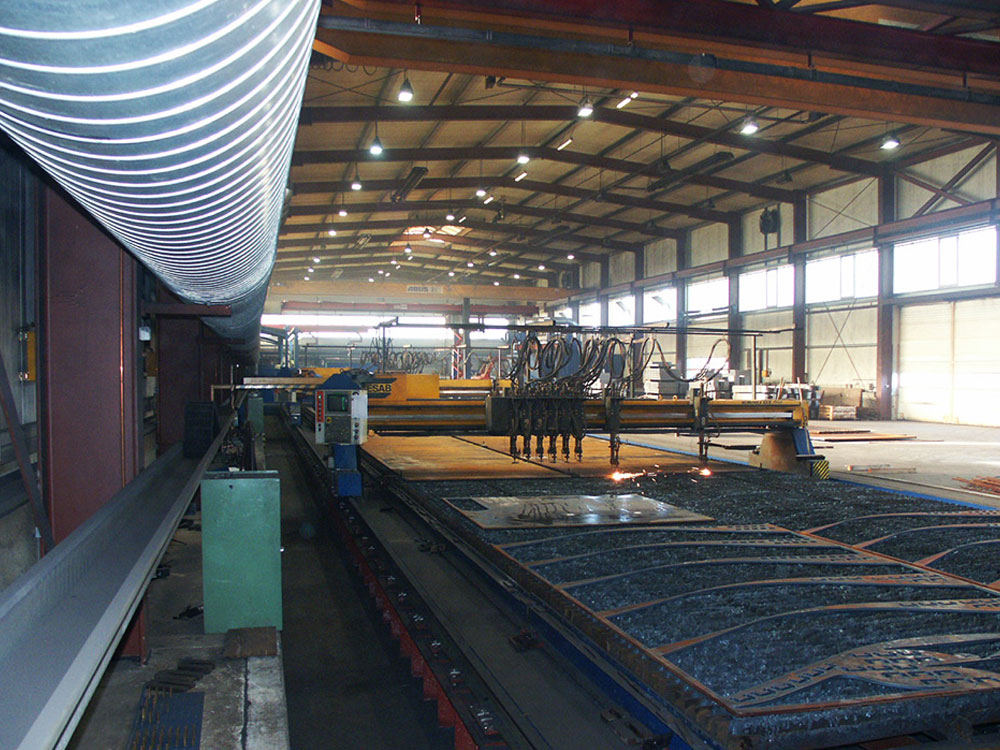

De novodek snijtafel is een modulair opgebouwde snijtafel met ingebouwde afzuiging. Dit systeem vangt alle eventuele vrijkomende gassen of stof op, en voldoet aan de ARBO-eisen.
De basissectie is opgebouwd uit afzuigsegmenten uit 3 tot 5 mm plaat verdeeld in twee kamers.
Wanneer de machine in bedrijf is worden maximaal 2 kamers gelijktijdig afgezogen. De afzuigkracht wordt over de volle breedte van de snijtafel verdeeld.
Afvoer van de snijtafel

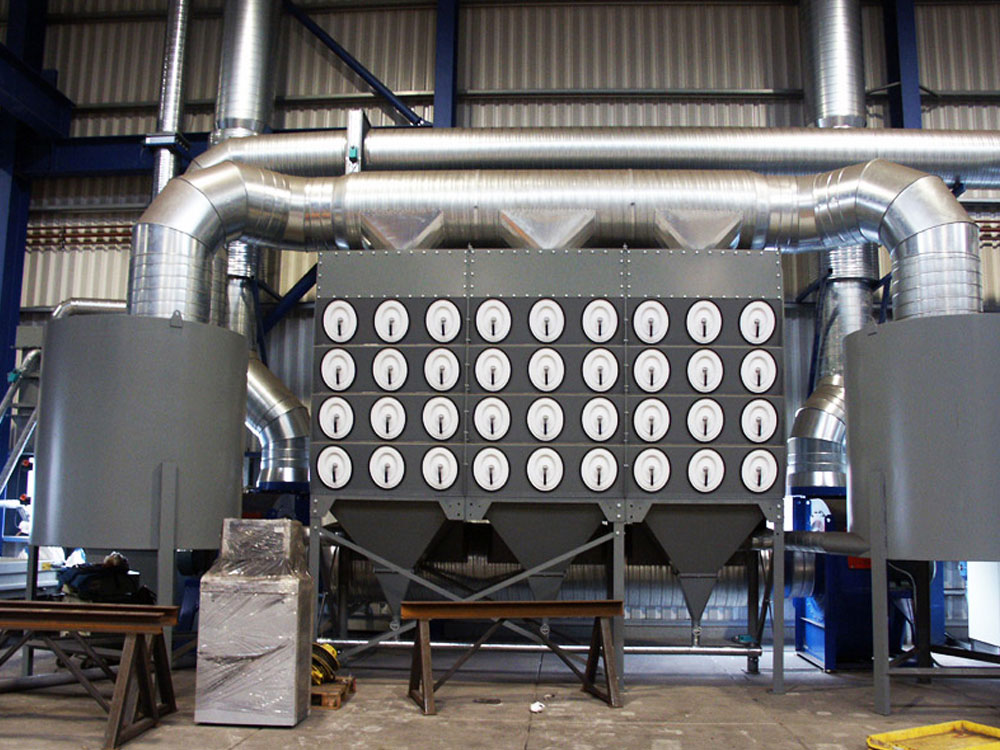

Pneumatische regelmodules verzekeren een degelijke afvoer van verontreinigde lucht door kleppen aan de zijkant van de snijtafel. De verontreinigde lucht wordt zijwaarts afgevoerd naar het afvoerkanaal. Het ontwerp garandeert een minimum verlies aan afzuigkracht tijdens het sluiten van een klep en het activeren van de volgende.
Voor meer informatie, of voor een volledig vrijblijvende offerte kunt via de knop hieronder contact met ons opnemen.
Koeling
De Novodek® snijtafel is gepatenteerd vanwege de attractieve eigenschappen die het heeft ten aanzien van afvangrendement en interne koeling. Optioneel heeft de Novodek® de mogelijkheid om met behulp van standaard oplossingen het dek en de binnenbakken beter te beschermen tegen de temperatuursinvloeden van het snijproces. Afhankelijk van de regelmaat waarmee materiaal dikker dan 110mm wordt gesneden, dient te worden overwogen of het niet zinvol is dikker materiaal op een hulpdek geïntegreerd in de binnenbakken te snijden.
Afvoer van gesneden delen: dek kan zodanig worden versterkt dat verplaatsing per kraan van het dek mèt gesneden plaat mogelijk is.
Op deze wijze wordt een optimale inschakelduur van de machine bereikt!
Reiniging

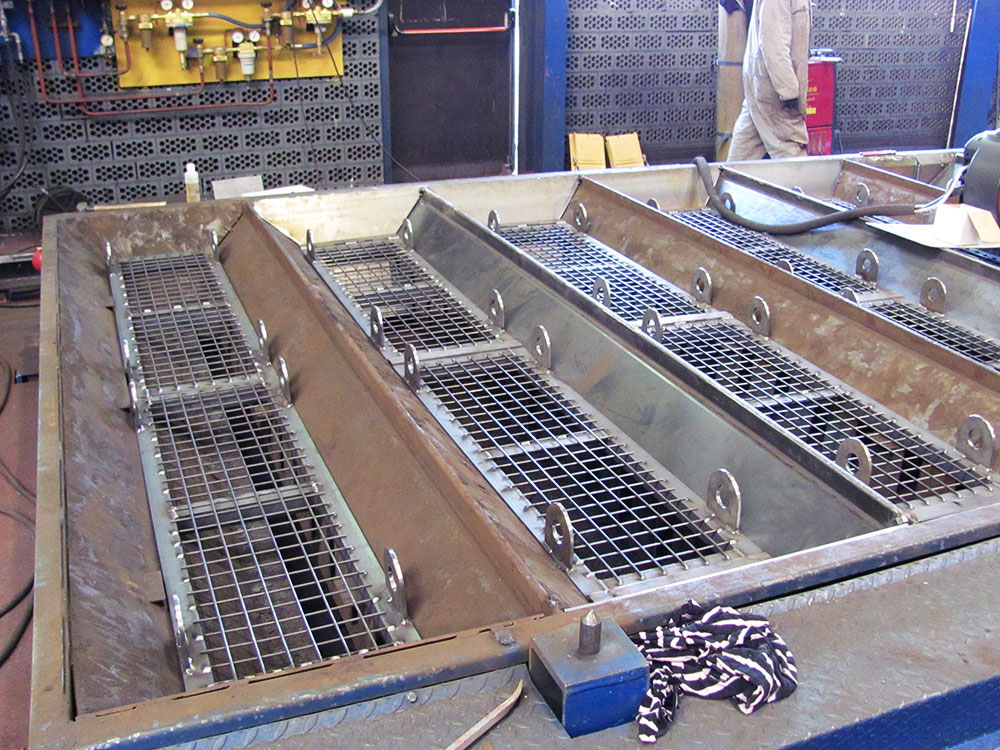

Optionele roosters in de afzuigsegmenten vangen kleine snijdelen op. Grof vuil en kleine snijvormen blijven zo binnen handbereik. Het fijnere vuil valt op de bodem van de afzuigsegmenten. In de afzuigsegmenten geplaatste binnenbakken zorgen voor eenvoudige reiniging van de tafel en voor een betere afzuiging: het vuil valt op de bodem van deze bakken.
Nadat een dek is verwijderd, worden de binnenbakken met vuil uit de Novodek® snijtafel gehesen en geleegd boven een centrale afvalcontainer. Reiniging van de Novodek® gebeurt snel en met heel weinig mankracht.

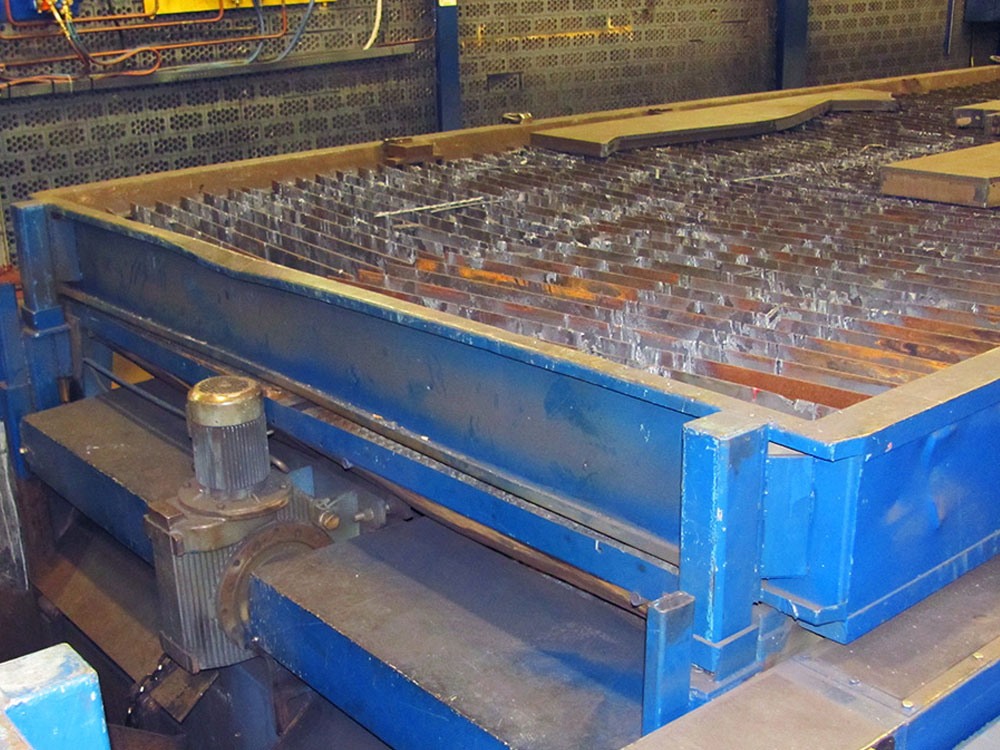

Heeft de Novodek® een transporteur dan vangt de basissectie stof en gassen af en vallen de snijresten en kleine snijdelen op een stalen plaat onder de tafel. Een transportinstallatie schuift vervolgens het afval en de snijdelen over de bodemplaat naar de kopse zijde van de tafel.
De voordelen: snijdelen worden eenvoudig en snel verzameld; snijresten worden efficiënt afgevoerd; de snijproducten worden beschermd tegen het aanbakken van snijslak.

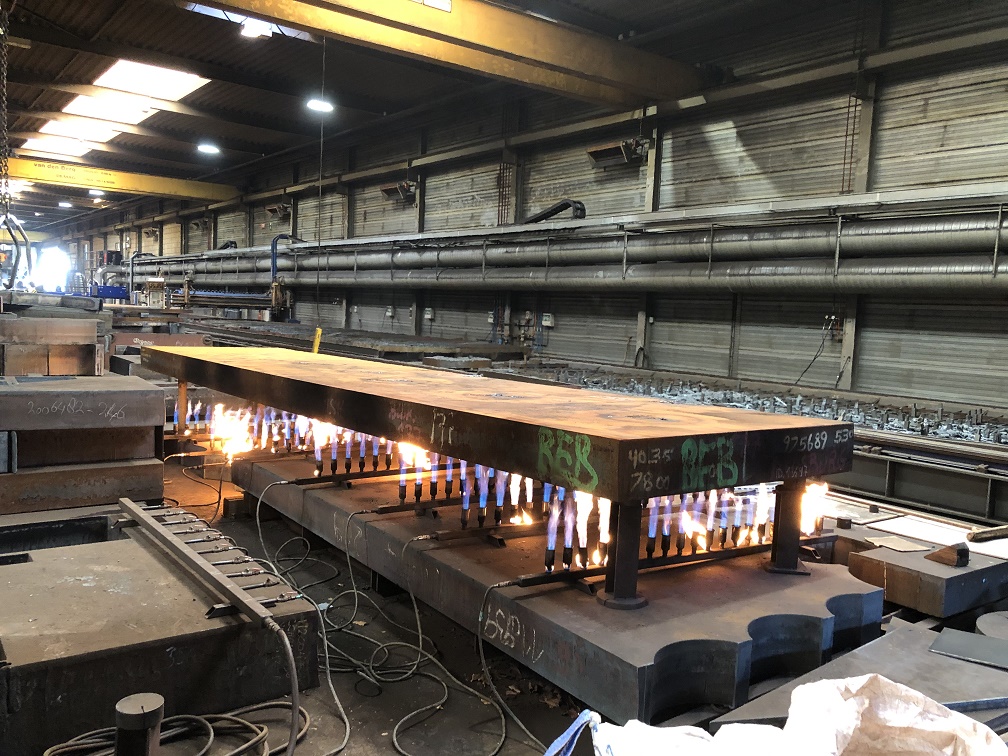

Dik snijden
Voor het snijden van dikke platen kan de Novodek® snijtafel worden uitgerust met speciale binnenbakken in de segmenten voor een grotere standtijd van de bodemplaat. Na het snijden kunnen de binnenbakken uit de segmenten gehesen worden en in één beweging geleegd boven de bodemplaat. De intussen afgekoelde snijresten worden vervolgens door de transporteur naar de kopse kant van de tafel geschoven.
Kernpunten
Hieronder de kernpunten van de Novodek, en de Novodek-comfort. De beide moderne snijtafels zijn modulair ontworpen en voldoen aan de strenge ARBO-normen.
- Modulair ontworpen snijtafel met onderafzuiging voor het afvangen van stof en gassen die vrijkomen bij de diverse snijprocessen (autogeen, plasma en laser).
- Geschikt voor het snijden van platen tot 500mm dik.
- Afzuiging per segment over de volle breedte.
- Verontreinigde lucht wordt zijwaarts afgevoerd naar 1 of 2 afvoerkanalen.
- Verwijderbaar dek met ondersteuningstrips om te snijden platen te ondersteunen.
- Versterkt dek geschikt voor verplaatsing per kraan mèt gesneden plaat.
- Uithijsbare binnenbakken in de afzuigsegmenten voor eenvoudige reiniging van de tafel.
- Transporteur voor het verwijderen van kleine snijdelen en slakken op de bodemplaat.
- Roosters in de afzuigsegmenten voor het opvangen van kleine snijdelen.
- Geschikt voor alle plaatafmetingen.
- Voldoet aan ARBO-eisen.
Voor meer informatie, of voor een volledig vrijblijvende offerte kunt via de knop hieronder contact met ons opnemen.
Types
NOVODEK® - bestaande uit basissectie en dek. Optioneel: verstrekt dek, roosters en binnenbakken.
NOVODEK®-comfort - bestaande uit basissectie, dek en transporteur.
